橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品、食品等，橢圓齒輪流量計可以選用不同的材料鑄鋼、不銹鋼和316制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
1、橢圓齒輪流量計的結構
LC橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成橢圓齒輪流量計。

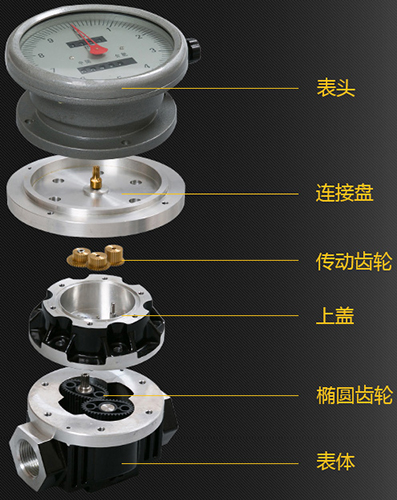

1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。

2、橢圓齒輪流量計的原理
測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針方向轉動，這時A為主動輪，B為從動輪，在上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nυ0
式中：n——橢圓齒輪的旋轉頻率(轉/秒)；υ0——半月形部分的容積(貝)．
這樣，在齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。
